Comment créer des cartes tuilées à partir d'une image numérique ou papier. Le but de cet article est de pouvoir importer dans OsmAnd (ou autres logiciel similaire) des cartes ayant pour source un serveur web, ou une carte papier scannée. C’est manipulation est à faire quand les cartes accessibles en ligne ne conviennent pas évidemment.



    J’ai mis du temps à trouver une méthode efficace et universelle. Elle est très facile une fois que l’on a chargé les outils et que l’on a procédé à un ou deux essais.

    Les outils à avoir :  Ils sont tous gratuits. C’était un de mes critères.

    Il faut télécharger et installer QGIS . lien de téléchargement. Nous utiliserons une infime partie des possibilités de ce logiciel de cartographie. Environ 400Mo.  Choisir l'installateur indépendant 32 ou 64 bits selon votre configuration.

    On aura besoin de l’outil Renamer pour renommer en masse des fichiers. Accessible ici

    Comme navigateur j’utilise Mozilla Firefox avec l’extension FireShot. Cette extension permet de faire une copie d’écran d’une page web captant même les parties non visibles à l’écran. Voir mon article ici

    Je reviendrais sur tout cela. C’est très simple.

    Voici le déroulement du processus en 4 étapes

  •     La première chose à faire est d’obtenir un fichier image de la carte que l’on souhaite avoir dans OsmAnd. Cette étape est décrite ici
  •     La seconde sera de géoréférencer cette carte. C’est-à-dire la positionner sur la surface du globe afin que OsmAnd puisse connaître les coordonnées de tous les points de la carte. A cette étape il faudra avoir Qgis installé. Géoréférençons une première carte
  •     La troisième est de découper la carte en tuiles de 256 pixels de côté avec divers niveaux de zoom. Ce découpage se fera selon le protocole zxy (voir cette page). Arrivé à ce point-là, on effectuera une vérification sur une ou deux tuiles. Nous aurons installé dans Qgis l'extension QMetaTiles. Réalisons notre découpage en tuiles
  •     La quatrième est de renommer en masse les fichiers de la forme xxxxx.jpg en xxxxx.jpg.tile et de faire l’importation dans le mobile. Renommons les fichiers et procédons à l'installation dans le smartphone

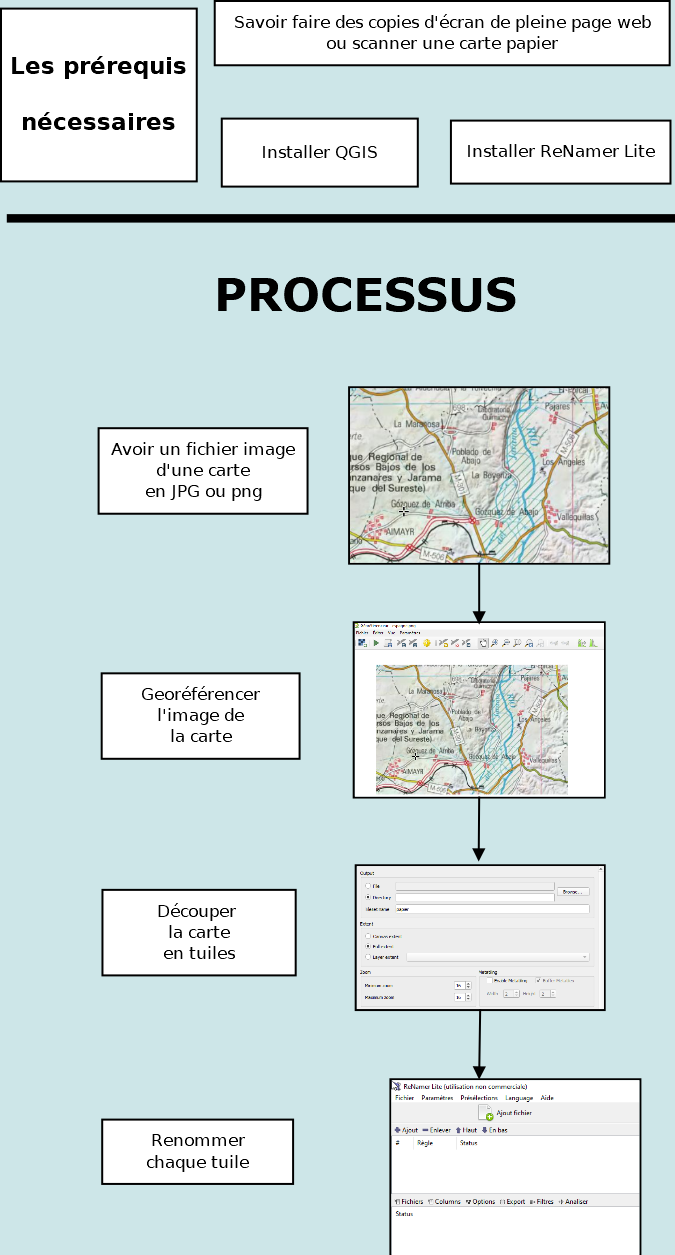

Diagramme
