ign titre    Comprendre toutes les informations d'une carte IGN n'est pas si simple. Il y a d'abord le bon usage de la légende très complète. Je n'aborderais pas cette partie qui consiste à repérer des symboles sur la carte et d'en chercher la signification dans le pavé de la légende. Les symboles sont assez explicites et l'expérience et un peu d'attention font le reste.

    Le datum d'une carte :

    Le datum est l'ensemble des éléments qui permettent de comprendre à partir de quel référentiel a été faite une carte.

    C'est en général le type d'ellipsoïde qui a été choisi et le type de projection. Chaque pays à sa propre normalisation, mais l'ellipsoïde WGS84 est devenue une référence internationale. Certains pays utilisent des ellipsoïdes spécifiques comme l'Amérique du Nord avec le NAD83, la Nouvelle Zélande avec NZMG, l'Australie avec le AMG etc.

    Les projections sont choisies en fonction de l'usage de la carte et de son étendue. Une projection équivalente sera choisie si on privilégie le rapport des surfaces, une projection conforme si on privilégie les angles. On y trouve aussi l'échelle et la déclinaison magnétique au centre de la carte ainsi que sa dérive annuelle. Je propose ici deux liens: un calculateur de déclinaison, et un article trés intéressant sur le thème. Ci joint le site permettant d'accéder aux données et calculateurs du World Magnetic Model

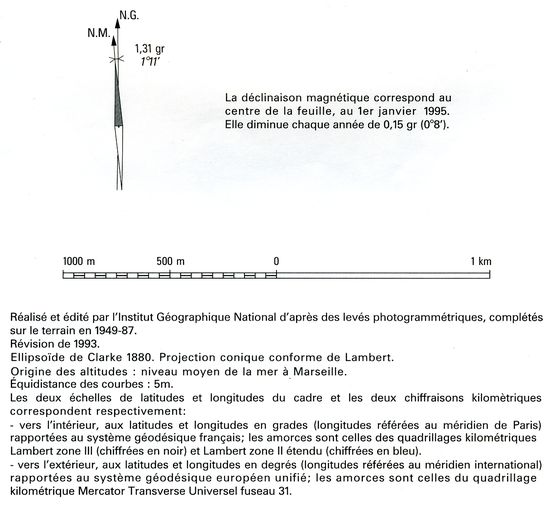

    Voici ci-dessous la copie des éléments d'une carte IGN au 1/25000 détaillés.

 datum

    Si on analyse un peu le contenu de ces quelques lignes, nous y retrouvons tous ce que nous avons vu dans les rubriques précédentes.

    Dans l'ordre d'apparition sur scène :

    • L'ellipsoïde (Clarke 1980)
    • La projection conforme de Lambert
    • L'origine des altitudes: le port de Marseille
    • La séparation entre 2 courbes de niveau

    Les échelles de coordonnées :

    • Système NTF Latitude et Longitude en grades origine Paris
    • Lambert Carto de la zone (1-2-3 ou 4 ). Ici Lambert 3 Carto
    • Lambert 2 étendu
    • Système RGF 93 Latitude et Longitude en degré, origine Greenwich
    • Coordonnées UTM dans le fuseau . Ici le 31

    Détail d'une carte IGN au 1/25000 avant le format "compatible GPS"

{vsig}site/cartographie/notion/carte_ign/galerie1{/vsig}

{vsig_c}0|10.jpg||
En noir on peut voir les coordonnées Lambert Carto de la zone ici 3 (chiffre des milliers dans la coordonnées Y). En bleu les Lambert 2 étendu. On voit aussi tous les kilomètres, les petites croix Lambert 3 qui tapissent le fond de la carte. Elles sont très utiles pour calculer des distances ou des positions {/vsig_c}

{vsig_c}0|20.jpg||
    Les coordonnées NTF en grade et origine Paris. Un trait vertical ou horizontal noir traverse la carte tous les dixièmes de grade {/vsig_c}

{vsig_c}0|30.jpg||
Vers l'extérieur de la carte on trouve les coordonnées UTM en kilomètre dans le fuseau  {/vsig_c}

{vsig_c}0|40.jpg||
Enfin toujours vers l'extérieur de la carte on trouve les coordonnées RGF93 en degrés et origine Greenwich avec une amorce bien visible toutes les 5 minutes d'angle  {/vsig_c}

    Détail d'une carte IGN au 1/25000 "compatible GPS"

{vsig}site/cartographie/notion/carte_ign/galerie2{/vsig}

{vsig_c}1|10.jpg||
On retrouve comme sur les cartes plus anciennes les coordonnées NTF en grades et origine Paris. Il n'y a en plus les lignes tous les dixièmes de grades {/vsig_c}

{vsig_c}1|20.jpg||
Idem pour les coordonnées Lambert Carto et étendue toujours présentes. Il en est de même pour les croix Lambert tous les kilomètres {/vsig_c}

{vsig_c}1|30.jpg||
Sur les extérieurs de la carte il y a toujours les coordonnées RGF en degrés et origine Greenwich. Un marquage clair bleu est présent toutes les 5 minutes d'angle en bordure de carte  {/vsig_c}

{vsig_c}1|40.jpg||
La spécificité des cartes compatible GPS est le carroyage kilométrique UTM très commode pour retrouver une position donné par un GPS sur la carte. Comme avec les croix Lambert il est facile d'évaluer les distances grâce à leur espacement uniforme.  Tous les 10km le carroyage est renforcé {/vsig_c}

    La perception du relief :

    Un des points forts des cartes IGN est la perception du relief dès le premier coup d'œil grâce au rendu des courbes de niveau et aux ombres ajoutées.

    Les courbes de niveau sont des courbes reliant tous les points de même altitude. Elles représentent des surfaces parallèles au géoïde. Elles sont séparées par 10m de dénivelé. Toutes les 5 courbes il y a une courbe au trait renforcé que l'on appelle courbe maitresse. Elles sont identifiées avec une périodicité dépendant du relief par leur altitude. Les chiffres sont toujours écrits dans le sens de la pente, c'est à dire le bas vers les vallons. On retrouvera aussi sur la carte des points avec leurs altitudes précises faisant partie entre autres du réseau IGN69 pour la France métropolitaine.

{vsig}site/cartographie/notion/carte_ign/galerie3{/vsig}

{vsig_c}2|10.jpg||
Sur ce petit bout de carte on peut apercevoir des courbes de niveaux, des courbes maitresses (600-650-700-750m), des points significatifs 669, 594, 719.... Il est facile de verifier la cohérence de leur altitude en les comparant aux courbes de niveau {/vsig_c}

{vsig_c}2|20.jpg||
La même zone avec la perception du relief grâce au logiciel Memory Map. On voit bien l'altitude indiquée sur la courbe maitresse des 600m écrite dans le sens de la pente {/vsig_c}

{vsig_c}2|30.jpg||
Encore la même zone mais avec un profil correspondant au trait bleu de la carte. On distingue le faux plat au niveau de la colonie de vacances : Les courbes de niveaux sont parallèles à notre tracer. Ensuite c'est la montée vers le sommet à 791 m et la descente.{/vsig_c}

{vsig_c}2|40.jpg||
Coupant selon la diagonale notre carte, une zone ombrée sépare la carte en deux. En réalité il y a une gorge avec des parois assez verticales et les courbes de niveaux devraient être si serrées que l'on aurait un gros trait de plusieurs millimètres marron pour matérialiser le dénivelé.   {/vsig_c}

{vsig_c}2|50.jpg||
Voilà la vue 3D de la zone. Des courbes de niveau noires plus espacées remplacent les courbes de niveau marron sur les bords du ravin montrant bien le relief  {/vsig_c}

{vsig_c}2|60.jpg||
Ici le profil selon une coupe correspondant au trait bleu. On se rend compte qu'il y a plus de 200m de dénivelé entre le ruisseau et le haut du ravin. {/vsig_c}

{vsig_c}2|70.jpg||
Au contraire dans les zones très plates les courbes de niveaux peuvent être espacées de plusieurs km. Ici il y a deux courbes à 45 et 50m d'altitudes séparées de 2km environ. On remarque que dans les grandes plaines les courbes de niveaux sont séparées de 5m{/vsig_c}

{vsig_c}2|80.jpg||
Il est a remarquer que soulignant l'effet apporté par les courbes de niveaux, les jeux d'ombres sont essentiels pour donner cette impression saisissante du relief.  {/vsig_c}



 Vidéo de IGN éducation

    En ligne il est possible de consulter des cartes IGN à différentes échelles. En particulier le Geoportail est un magnifique outil. Il existe une version pour des petits écrans.

    Des sites comme Visorando, Openrunner permettent aussi de faire une trace au format GPX pour ensuite etre transférée sur un GPS.

    Des applications pour iOS, Android ou Windows mobile comme iPhiGénie et ViewRanger permettent d'accéder aux cartes IGN et de les télécharger pour une utilisation sur le terrain sans connection internet (hors ligne) en payant une redevance annuelle de l'ordre de 20€.
